اتصالات سیم بکسل به عنوان بازوان اجرایی در سیستم های جابجایی بار، نقشی حیاتی در تبدیل یک رشته سیم فولادی ساده به یک سامانه لیفتینگ کارآمد ایفا می کنند.در واقع، بدون استفاده از ابزار هایی نظیر قلاب، شگل و مهارکش، سیم بکسل تنها یک کابل فلزی است که توانایی درگیری با بار یا سازه را ندارد. انتخاب صحیح این اتصالات نه تنها ایمنی عملیات را تضمین می کند، بلکه از استهلاک زودرس سیم بکسل در نقاط حساس (نقاط تماس) جلوگیری می نماید. بسیاری از حوادث سقوط بار در کارگاه های صنعتی نه به دلیل پاره شدن خود سیم بکسل، بلکه ناشی از انتخاب نادرست یا شکستن یکی از اتصالات ضعیف و غیر استاندارد بوده است. جنرال بکسل کوشیده است در این بلاگ، به صورت تخصصی، به بررسی جامع این پرسش بپردازد که اتصالات سیم بکسل به زبان ساده یعنی چه و چگونه هر یک از این قطعات کوچک، امنیت بارهای چند تنی را در سخت ترین شرایط عملیاتی حفظ می کنند. پس با ما همراه باشید...

اتصالات سیم بکسل چیست و چرا در ایمنی لیفتینگ اهمیت دارند؟

در تعریف مهندسی، اتصالات سیم بکسل به مجموعه ای از قطعات فلزی (اغلب از فولاد فورج شده) گفته می شود که برای ایجاد چشمی، اتصال سیم بکسل به بار، تغییر طول کابل یا مهار کردن سازه ها به کار می روند. این تجهیزات باید به گونه ای طراحی شوند که ضریب شکست آن ها با ضریب ایمنی سیم بکسل هماهنگ باشد. اهمیت این اتصالات در نقاط تمرکز تنش نهفته است؛ جایی که بیشترین فشار فیزیکی به سیستم وارد می شود. استفاده از اتصالات نامرغوب یا با گرید پایین (مانند استفاده از اتصالات آهنی معمولی به جای گرید ۸۰) می تواند منجر به تغییر شکل ناگهانی و رها شدن بار شود. بنابراین، شناخت گرید فولاد، تنسایل و ظرفیت مجاز (WLL) در هر یک از این قطعات، اولین قدم برای هر اپراتور یا مسئول فنی است.

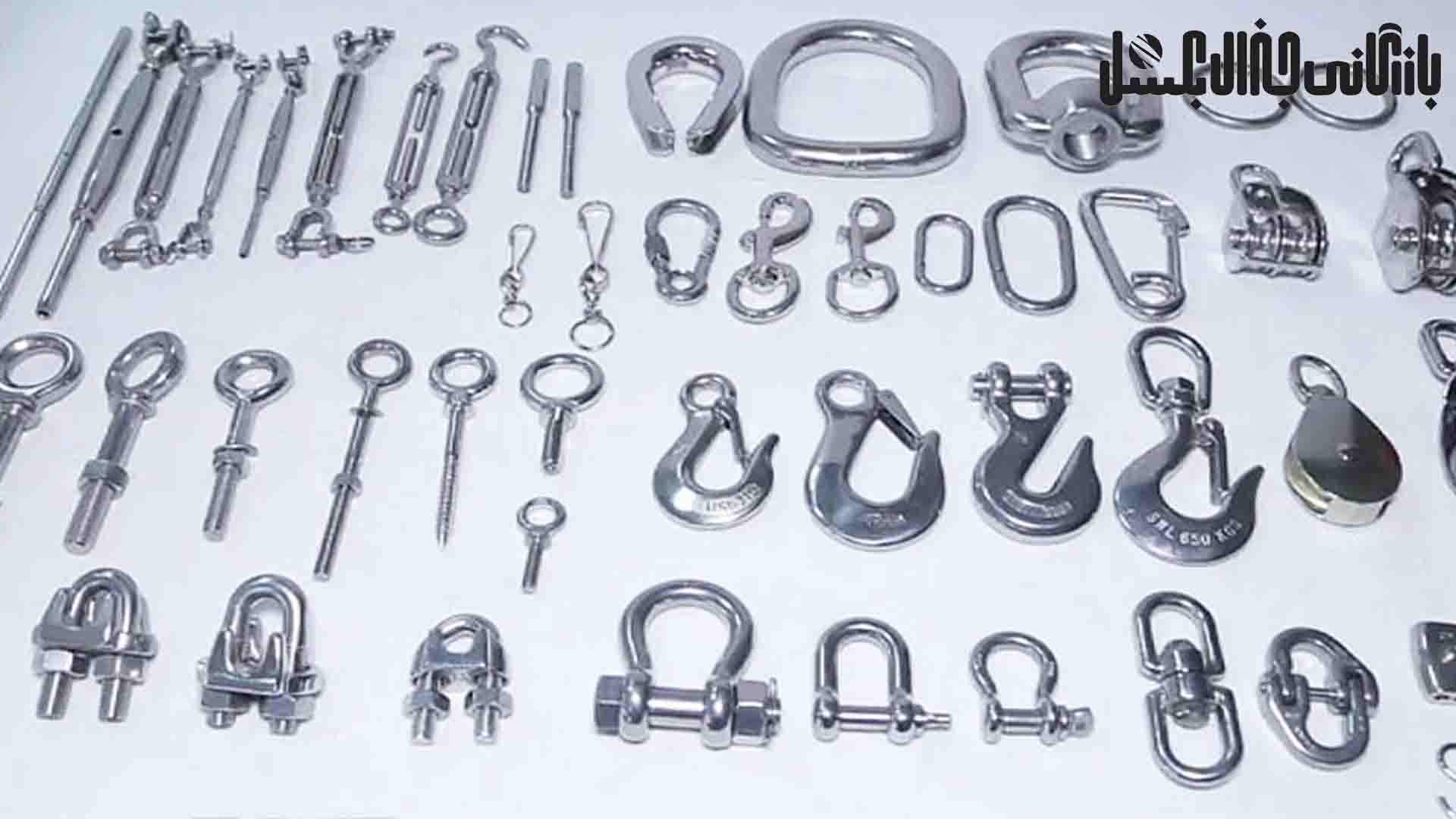

معرفی انواع کلیدی اتصالات سیم بکسل و ساختار آنها

تنوع اتصالات سیم بکسل بسیار زیاد است، اما چند قطعه اصلی وجود دارند که ستون فقرات اکثر اسلینگ ها و سیستم های مهار را تشکیل می دهند. این قطعات شامل قلاب ها برای درگیری مستقیم، شگل ها برای اتصالات موقت و دائم، و مهارکش ها برای تنظیم تنش هستند. هر یک از این موارد دارای استانداردهای ساخت منحصر به فردی (مانند استانداردهای Crosby یا نُرم های DIN) هستند که در ادامه به تشریح دقیق تر محبوب ترین آن ها می پردازیم.

1.     قلاب سیم بکسل؛ نقطه درگیری مستقیم با بار

قلاب (Hook) پرکاربردترین نوع از اتصالات سیم بکسل است که در انتهای اسلینگ ها نصب می شود. قلاب ها انواع مختلفی دارند که شامل قلاب های S، قلاب های چشمی، و قلاب های گردان (Swivel) می شوند. مهم ترین ویژگی یک قلاب استاندارد، داشتن ضامن ایمنی است که از خارج شدن ناگهانی سیم بکسل یا زنجیر از داخل دهانه قلاب جلوگیری می کند. در عملیات های حساس، از قلاب های خود قفل شونده استفاده می شود که با سنگین شدن بار، ضامن آن ها به صورت مکانیکی قفل شده و تا زمان زمین گذاشتن بار باز نمی شود. انتخاب قلاب باید بر اساس وزن بار و نوع گوشواره روی دستگاه انجام شود تا از نشستن صحیح قلاب در محل اتصال اطمینان حاصل گردد.

2.     شگل (Shackle)؛ مفصل میان سیم بکسل و سازه

شگل ها قطعاتی U شکل هستند که به وسیله یک پین یا پیچ بسته می شوند و به عنوان واسطه اصلی میان چشمی سیم بکسل و نقطه باربرداری عمل می کنند. در دسته بندی اتصالات سیم بکسل، شگل ها به دو نوع کلی شگل نعلی (Bow Shackle) و شگل دی (D-Shackle) تقسیم می شوند. شگل های نعلی به دلیل قوس بیشتر، اجازه می دهند که چندین اسلینگ به طور همزمان به یک نقطه متصل شوند بدون اینکه به هم فشار وارد کنند. در مقابل، شگل های D برای بارهای خطی و مستقیم مناسب تر هستند. نکته ایمنی کلیدی در مورد شگل ها، اطمینان از سفت شدن کامل پیچ و استفاده از پین اشپیل در مدل های پیچ و مهره ای است تا لرزش های حین کار باعث باز شدن اتصال نشود.

3.     مهارکش (Turnbuckle)؛ ابزار تنظیم کشش و طول

مهارکش یکی از ظریف ترین اتصالات سیم بکسل است که در سیستم های مهار ساختمانی، دکل های مخابراتی و پل های معلق کاربرد حیاتی دارد. این قطعه از یک بدنه مرکزی و دو پیچ با رزوه های مخالف (راست گرد و چپ گرد) تشکیل شده است. با چرخاندن بدنه، دو پیچ به هم نزدیک یا از هم دور می شوند که این عمل باعث شل یا سفت شدن سیم بکسل می گردد. مهارکش ها در انواع دو سر قلاب، دو سر چشمی و دو سر شگل تولید می شوند. استفاده از مهارکش های گالوانیزه در محیط های باز برای جلوگیری از زنگ زدگی رزوه ها الزامی است، زیرا زنگ زدگی می تواند باعث جام کردن رزوه و از بین رفتن قابلیت تنظیم سیستم شود.

بست سیم بکسل (Wire Rope Clip) و نکات فنی نصب آن

بست سیم بکسل ابزاری است که برای ایجاد چشمی در انتهای سیم بکسل بدون نیاز به پرس استفاده می شود. اگرچه این روش به اندازه پرس مستحکم نیست، اما در کارهای ساختمانی و مهاربندی بسیار رایج است. در نصب بست سیم بکسل، رعایت یک قاعده مهندسی الزامی است: زین بست باید همیشه روی بخش زنده (بلند) سیم بکسل قرار گیرد. نصب برعکس بست ها (قرار دادن پیچ U روی بخش زنده) می تواند باعث له شدگی مفتول ها و کاهش ۵۰ درصدی قدرت تحمل سیم بکسل شود. همچنین تعداد بست ها و فاصله آن ها از یکدیگر باید بر اساس قطر سیم بکسل و طبق جداول استاندارد تعیین گردد تا ایمنی اتصال تضمین شود.

مطالب مرتبط: آشنایی کامل با تجهیزات لیفتینگ

گوشواره سیم بکسل (Thimble) و نقش آن در محافظت از چشم

گوشواره یکی از قطعاتی است که اغلب نادیده گرفته می شود اما تاثیر شگرفی بر طول عمر سیم بکسل دارد. این قطعه اشکی شکل در داخل چشمی سیم بکسل قرار می گیرد تا از خم شدن بیش از حد مفتول ها و تماس مستقیم پین شگل با سیم بکسل جلوگیری کند. بدون گوشواره، فشار نقطه ای در محل خمیدگی باعث شکستگی زودرس مفتول های لایه درونی می شود. گوشواره ها با ایجاد یک تکیه گاه صلب، ساختار هندسی سیم بکسل را در زیر بار حفظ کرده و توزیع تنش را یکنواخت می کنند. در اتصالات سیم بکسل که تحت بارهای نوسانی هستند، استفاده از گوشواره های ضخیم یک الزام فنی غیرقابل چشم پوشی است.

فاکتور های موثر در انتخاب گرید فولاد برای اتصالات

تمام اتصالات سیم بکسل از نظر متریال یکسان نیستند. گرید فولاد مشخص می کند که قطعه تا چه میزان تنش را قبل از تغییر شکل دائمی تحمل می کند. اتصالات با گرید ۸۰ و ۱۰۰ برای لیفتینگ و بار های بالای سر  طراحی شده اند، در حالی که اتصالات گالوانیزه معمولی یا استیل ۳۱۶ بیشتر برای مصارف مهاربندی، دکوراتیو یا محیط های دریایی با بار کم مناسب هستند. استفاده از شگل های تزئینی یا پیچ های چشمی ساختمانی در عملیات جرثقیل کاری، یکی از خطرناک ترین اشتباهات در محیط های کارگاهی است. همیشه به دنبال علامت حک شده روی بدنه قطعه (مانند WLL یا Grade) باشید تا از توان واقعی آن مطمئن شوید.

سخن پایانی

درک این موضوع که اتصالات سیم بکسل چیست، فراتر از شناخت نام قطعات است؛ این دانش در واقع درک زنجیره ایمنی در دنیای لیفتینگ است. قلاب، شگل، مهارکش و بست ها، اجزای جدایی ناپذیری هستند که هر کدام وظیفه ای خاص در مهار و جابجایی نیرو بر عهده دارند. انتخاب دقیق این اتصالات بر اساس گرید فولاد، ظرفیت باربری و شرایط محیطی، نه تنها عمر مفید سیم بکسل شما را افزایش می دهد، بلکه محیط کاری ایمنی را برای پرسنل فراهم می سازد. همواره به یاد داشته باشید که در یک سیستم لیفتینگ، قدرت کل مجموعه تنها به اندازه ضعیف ترین اتصال آن است؛ پس در انتخاب و نگهداری این قطعات کوچک اما حیاتی، هرگز کوتاهی نکنید.

سوالات پر تکرار

تفاوت شگل تناژدار با شگل های معمولی در چیست؟

شگل های تناژدار از فولاد آلیاژی با عملیات حرارتی ویژه ساخته می شوند و روی بدنه آن ها ظرفیت مجاز (WLL) به صورت برجسته حک شده است. این شگل ها دارای ضریب ایمنی ۴ به ۱ یا ۶ به ۱ هستند، به این معنی که بار شکست آن ها چندین برابر ظرفیت نامی است. شگل های معمولی که اغلب در مغازه های ابزارفروشی یافت می شوند، برای کار های سبک و غیر ایمنی (مانند بستن زنجیر چرخ یا مهاربندی های ساده) هستند و هرگز نباید در لیفتینگ حرفه ای استفاده شوند.

چرا مهارکش ها در انواع استیل و گالوانیزه تولید می شوند؟

انتخاب بین استیل و گالوانیزه بستگی به محیط کاری دارد. مهارکش های استیل (گرید ۳۱۶) مقاومت بی نظیری در برابر زنگ زدگی در محیط های به شدت خورنده و اسیدی دارند اما قیمت آن ها بسیار بالاتر است. مهارکش های فولادی گالوانیزه گرم برای اکثر مصارف صنعتی و ساختمانی در هوای آزاد عالی هستند و قدرت مکانیکی بیشتری نسبت به مدل های استیل با ابعاد مشابه دارند.

آیا می توان از پیچ و مهره معمولی به جای پین شگل استفاده کرد؟

به هیچ وجه. پین شگل از آلیاژ خاصی ساخته شده که در برابر نیرو های برشی  بسیار مقاوم است. پیچ های معمولی ساختمان یا پیچ های خشکه، برای تحمل نیرو های برشی طراحی نشده اند و ممکن است تحت بار ناگهانی، بدون هیچ هشدار قبلی بریده شوند. همیشه فقط از پین اصلی خود شگل که دارای کد رهگیری و گرید مشابه با بدنه است استفاده کنید.

نشانه های زمان تعویض اتصالات سیم بکسل چیست؟

هرگونه تغییر شکل ظاهری (خمیدگی)، باز شدن دهانه قلاب بیش از ۱۰ درصد حالت اولیه، وجود ترک های مویی (که با تست PT یا MT مشخص می شود)، زنگ زدگی عمیق که باعث کاهش قطر قطعه شده باشد، و آسیب دیدگی رزوه ها در مهارکش و شگل، از نشانه های قطعی برای خروج قطعه از چرخه عملیات است. بازرسی چشمی قبل از هر نوبت بارگیری، ساده ترین و موثرترین راه برای پیشگیری از حوادث است.
