وینچ برقی تکفاز به عنوان یکی از کاربردی ترین ابزار های لیفتینگ در پروژه های ساختمانی و کارگاهی، تحولی بزرگ در جابجایی بار ایجاد کرده است. انتخاب بین مدل های تکفاز و سه فاز فراتر از یک تفاوت ساده در منبع تغذیه است و مستقیما با راندمان عملیاتی، استهلاک قطعات و ایمنی پروژه شما ارتباط دارد. در حالی که وینچ های تکفاز به دلیل سهولت در اتصال به برق شهری و ابعاد کوچک بسیار محبوب هستند، اما نادیده گرفتن محدودیت های فنی آنها می تواند منجر به خسارات جبران ناپذیری به الکتروموتور و سیستم ترمز شود. در این پست تخصصی، ما به تشریح فنی انواع وینچ های برقی می پردازیم و به شما کمک می کنیم تا بر اساس ظرفیت واقعی باربرداری و چرخه کاری پروژه خود، هوشمندانه ترین انتخاب را میان سیستم های تکفاز و سه فاز داشته باشید. پس ما را همراهی کنید...

وینچ برقی تکفاز چیست و برای چه مصارفی طراحی شده است؟

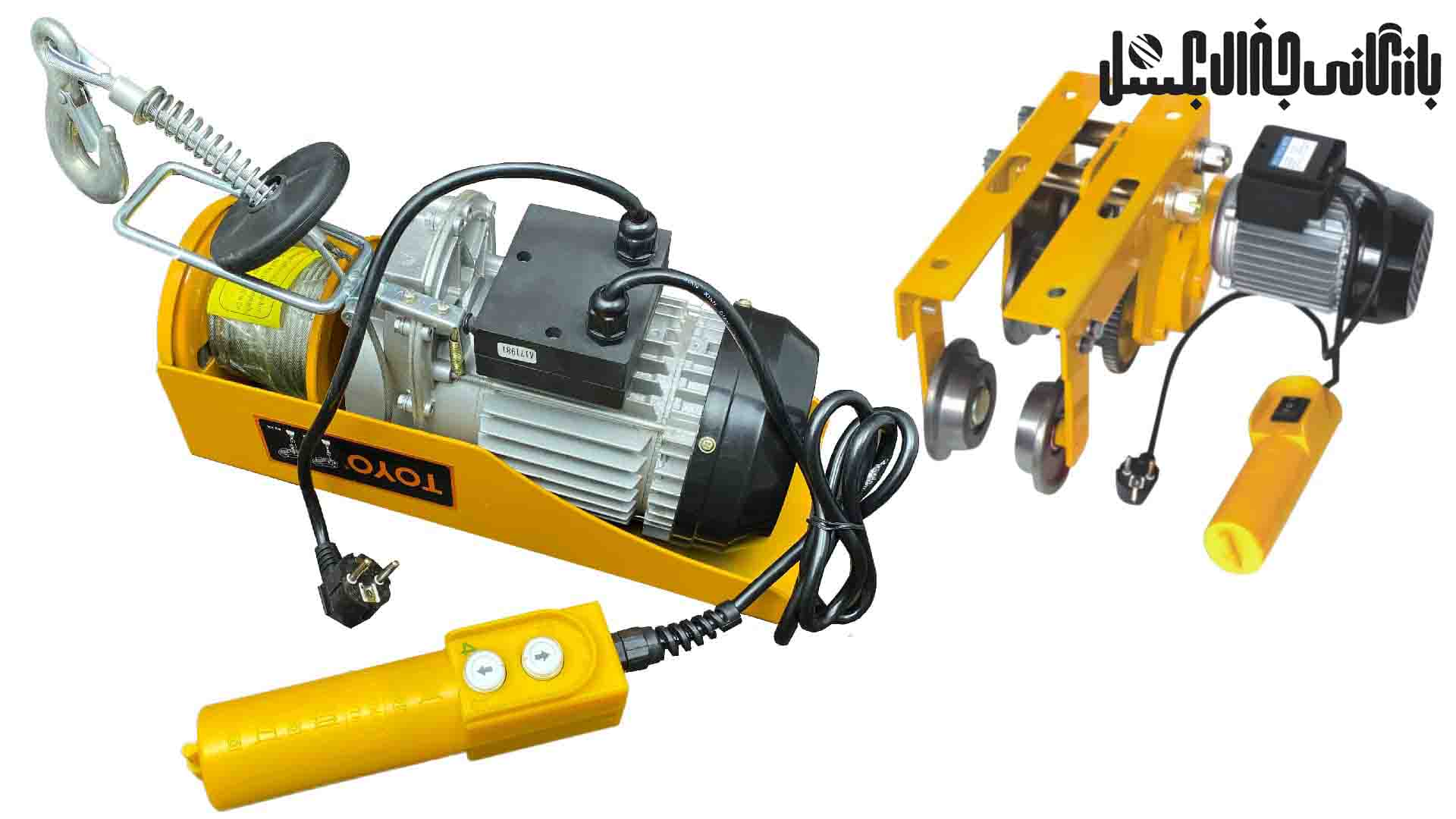

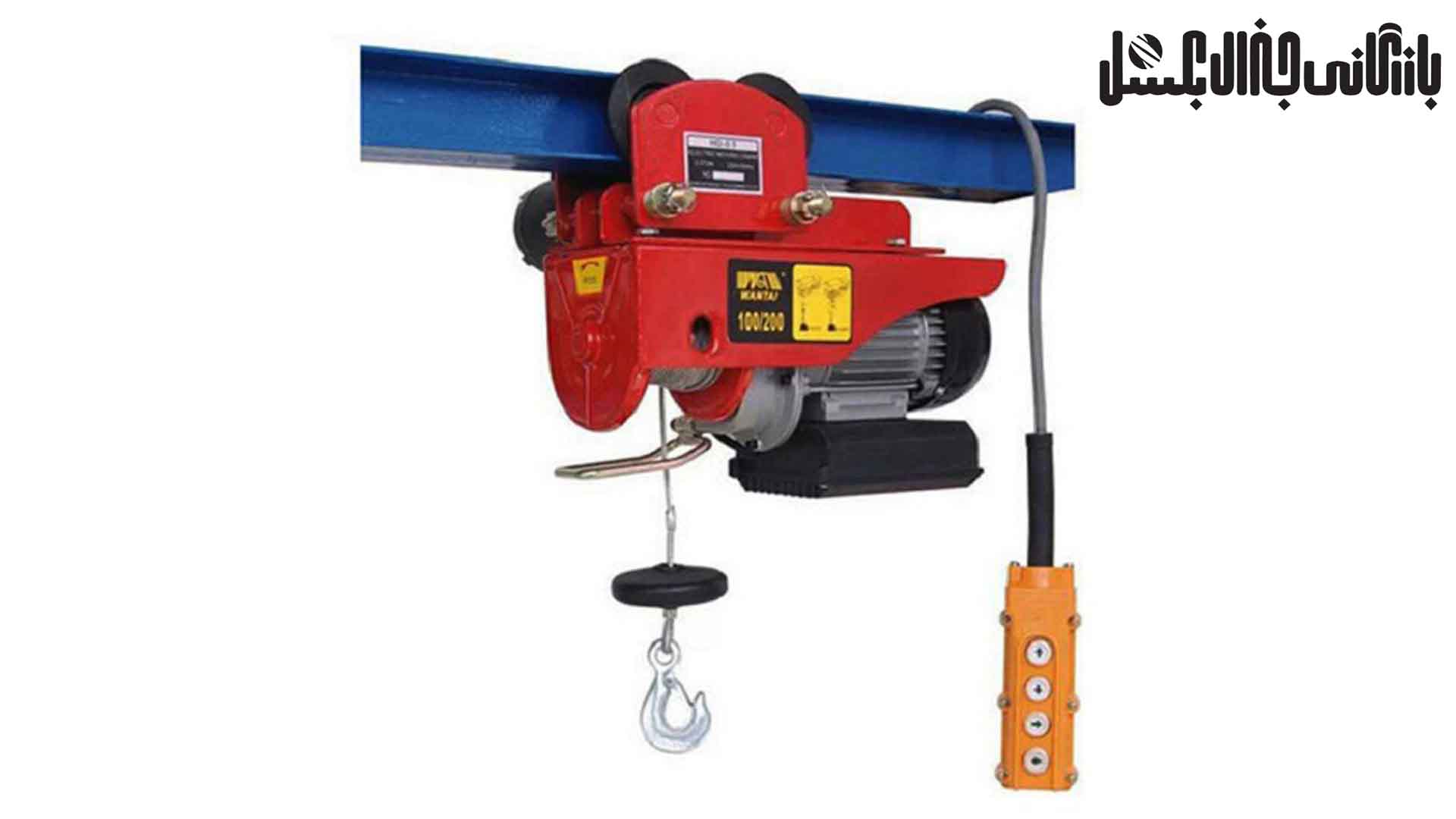

وینچ برقی تکفاز که در بازار ابزارآلات اغلب با نام مینی وینچ یا وینچ بالابر خانگی شناخته می شود، دستگاهی است که از یک الکتروموتور القایی با خازن راه انداز برای تولید نیروی کششی استفاده می کند. این دستگاه ها برای کار با برق ۲۲۰ ولت شهری طراحی شده اند و به همین دلیل در محیط هایی که دسترسی به برق صنعتی سه فاز امکان پذیر نیست، مانند ساختمان های در حال ساخت، انبارها و مغازه های کوچک، گزینه ای بی رقیب محسوب می شوند. ساختار جمع و جور وینچ برقی تکفاز شامل یک درام سیم بکسل، گیربکس خورشیدی و سیستم قطع کن اتوماتیک است که به اپراتور اجازه می دهد بارهایی با وزن متوسط را با ایمنی قابل قبول جابجا کند. با این حال، باید در نظر داشت که این تجهیزات برای مصارف نیمه صنعتی و غیر مداوم طراحی شده اند و استفاده از آن ها در خطوط تولید پرفشار می تواند باعث داغ شدن سریع سیم پیچ الکتروموتور شود.

بررسی تفاوت های ساختاری الکتروموتور در وینچ های تکفاز و سه فاز

تفاوت اصلی میان وینچ های تکفاز و سه فاز در طراحی استاتور و نحوه ایجاد میدان مغناطیسی دوار نهفته است که تاثیر مستقیمی بر قدرت خروجی دستگاه دارد. در وینچ برقی تکفاز، میدان مغناطیسی به کمک یک خازن و سیم پیچ کمکی ایجاد می شود که نسبت به مدل های سه فاز، لرزش بیشتر و بازدهی کمتری دارد. در مقابل، الکتروموتورهای سه فاز به دلیل استفاده از سه فاز با اختلاف فاز ۱۲۰ درجه، میدانی کاملا متقارن و یکنواخت ایجاد می کنند که منجر به حرکت نرم تر درام و کاهش فشار بر روی گیربکس می شود. این تفاوت های ساختاری باعث می شود که وینچ های سه فاز در ظرفیت های بالای ۲ تن عملکردی بسیار پایدارتر داشته باشند، در حالی که وینچ های تکفاز در ظرفیت های پایین به دلیل قیمت ارزان و وزن سبک، برتری خود را حفظ کرده اند.

1.     مکانیزم خنک کاری و چرخه کاری (Work Cycle)

چرخه کاری یا  مشخص می کند که یک وینچ در یک بازه زمانی ۱۰ دقیقه ای، چند دقیقه مجاز به کار مداوم است تا آسیب نبیند. در وینچ برقی تکفاز، به دلیل تلفات حرارتی بیشتر در سیم پیچ، چرخه کاری معمولا حدود ۲۰ تا ۲۵ درصد است، به این معنی که پس از ۲ دقیقه کار، دستگاه باید ۸ دقیقه استراحت کند تا خنک شود. در مقابل، وینچ های سه فاز مجهز به پروانه های خنک کننده قدرتمندتر و بدنه های آلومینیومی با فین های حرارتی بزرگتر هستند که چرخه کاری آن ها را به ۴۰ تا ۶۰ درصد می رساند. عدم رعایت این چرخه در مدل های تکفاز، باعث از بین رفتن عایق سیم پیچ و در نهایت سوختن موتور می شود، بنابراین برای پروژه هایی با حجم کار بالا، مدل های سه فاز انتخاب منطقی تری هستند.

2.     گشتاور استارت و پایداری در بارهای سنگین

گشتاور راه اندازی در وینچ های سه فاز به مراتب بالاتر از مدل های تکفاز است که این ویژگی در لحظه بلند کردن بار از روی زمین (لحظه بحرانی لیفتینگ) بسیار حیاتی است. وینچ برقی تکفاز ممکن است در لحظه استارت تحت بار نامی، دچار افت ولتاژ شده و با تاخیر یا لرزش شروع به حرکت کند که این موضوع باعث وارد شدن ضربه به سیم بکسل و اتصالات می شود. سیستم های سه فاز به دلیل توزیع بار روی سه رشته سیم، جریان راه اندازی کمتری می کشند و می توانند بار را با شتابی نرم تر و بدون لرزش به حرکت درآورند. این پایداری حرکتی در مدل های سه فاز، ایمنی کل سیستم را در برابر پدیده هایی مانند نوسان بار در ارتفاع افزایش داده و طول عمر قطعات مکانیکی مانند دنده های گیربکس را به طور چشمگیری بهبود می بخشد.

3.     سیستم های حفاظتی و قطع کن های حرارتی

ایمنی در وینچ برقی تکفاز معمولا توسط یک لیمیت سوئیچ مکانیکی و یک فیوز حرارتی ساده تامین می شود که در صورت افزایش بیش از حد دمای موتور، جریان را قطع می کند. اما در وینچ های صنعتی سه فاز، سیستم های حفاظتی بسیار پیشرفته تری مانند کنترل فاز، محافظ اضافه بار الکترونیکی و ترمزهای مغناطیسی دوبل تعبیه شده است. ترمز در وینچ های تکفاز اغلب از نوع لنتی ساده است که با قطع برق عمل می کند، اما در مدل های سه فاز از ترمزهای الکترومغناطیسی دیسکی استفاده می شود که زمان عکس العمل آن ها صدم ثانیه است. این سطح از حفاظت در سیستم های سه فاز باعث می شود که حتی در صورت قطع ناگهانی یکی از فازها، دستگاه بار را به صورت ایمن قفل کرده و از سقوط آن جلوگیری نماید، قابلیتی که در اکثر مدل های ارزان قیمت تکفاز وجود ندارد.

وینچ برقی تکفاز و محدودیت های ظرفیت بار در حالت تک لا و دولا

یکی از نکات کلیدی که خریداران وینچ برقی تکفاز باید به آن توجه کنند، مفهوم ظرفیت اسمی در حالت های تک لا و دولا است. اکثر این وینچ ها دارای دو ظرفیت هستند؛ به عنوان مثال مدل PA400 می تواند ۲۰۰ کیلوگرم را به صورت تک لا تا ارتفاع ۲۰ متر و ۴۰۰ کیلوگرم را به صورت دولا (با استفاده از قرقره قلاب دار) تا ارتفاع ۱۰ متر جابجا کند. نکته مهندسی اینجاست که در حالت دولا، اگرچه قدرت دو برابر می شود، اما سرعت حرکت بار به نصف کاهش می یابد و فشار بر روی موتور به دلیل افزایش زمان کارکرد، بیشتر می شود. بسیاری از حوادث در کارگاه ها زمانی رخ می دهد که کاربر بدون توجه به متراژ سیم بکسل و ظرفیت گیربکس، باری بیش از توان تک لا را بدون قرقره بلند می کند که منجر به بریدن سیم بکسل یا شکستن دنده های داخلی می شود.

تحلیل مزایا و معایب استفاده از اینورتور برای تبدیل تکفاز به سه فا

بسیاری از کارگاه های کوچک که دسترسی به برق سه فاز ندارند اما نیاز به قدرت وینچ های صنعتی دارند، به فکر استفاده از درایو یا اینورتور برای راه اندازی موتور سه فاز با برق تکفاز می افتند. این روش مزایای بزرگی مانند قابلیت کنترل سرعت، کاهش ضربات مکانیکی و حفاظت کامل موتور در برابر نوسانات برق را به همراه دارد که در وینچ برقی تکفاز معمولی وجود ندارد. با این حال، باید در نظر داشت که خرید یک اینورتور با کیفیت به همراه یک وینچ سه فاز، هزینه اولیه را به شدت افزایش می دهد و نیاز به تابلو برق و سیم کشی تخصصی دارد. همچنین استفاده از اینورتور در محیط های با رطوبت بالا یا گرد و غبار زیاد، نیاز به محفظه های حفاظتی IP54 دارد، در حالی که وینچ های تکفاز سری PA به صورت پکیج آماده و اقتصادی در دسترس هستند.

راهنمای انتخاب وینچ برقی بر اساس ظرفیت بار و ارتفاع لیفت

انتخاب صحیح وینچ نیازمند تحلیل دقیق مثلث «وزن بار، ارتفاع جابجایی و تعداد دفعات استفاده» است تا از خرید دستگاهی ضعیف یا بیش از حد گران جلوگیری شود. برای بارهای سبک و ارتفاع های کم زیر ۱۵ متر، مدل های تکفاز به دلیل نصب آسان بر روی لوله های داربست یا تیرهای آهنی کوچک، بهترین راندمان اقتصادی را دارند. اما اگر پروژه شما شامل جابجایی بار در ارتفاع های بالای ۳۰ متر یا بارهای سنگین مداوم است، وینچ های سه فاز به دلیل سیم بکسل های ضخیم تر و درام های بزرگتر که از روی هم افتادن سیم بکسل جلوگیری می کنند، تنها گزینه ایمن هستند. در ادامه، این کاربردها را در سه سطح مختلف بررسی می کنیم تا بتوانید موقعیت پروژه خود را به درستی تشخیص دهید.

·        کاربرد های ساختمانی و بالابرهای کوچک (زیر ۵۰۰ کیلوگرم)

در آپارتمان سازی و بازسازی منازل، وینچ برقی تکفاز سری PA200 تا PA500 پرکاربرد ترین ابزار برای بالا کشیدن مصالح، کیسه های سیمان و بلوک است. این وینچ ها به راحتی توسط یک نفر قابل حمل هستند و بر روی بازوهای چرخشی (Swinging Arm) نصب می شوند که اجازه می دهد بار پس از بالا آمدن، به داخل طبقه چرخانده شود. به دلیل اینکه در این پروژه ها باربرداری به صورت متناوب انجام می شود (زمانی برای بارگیری در پایین و تخلیه در بالا صرف می شود)، موتور فرصت کافی برای خنک شدن دارد و محدودیت چرخه کاری دستگاه مشکلی ایجاد نمی کند. برای این دسته از کاربران، وینچ تکفاز به دلیل قیمت ارزان و عدم نیاز به کابل کشی های پیچیده صنعتی، انتخابی هوشمندانه و کافی است.

·        کاربرد های کارگاهی و صنعتی (بالای ۱ تن)

زمانی که صحبت از جابجایی بارهای بالای ۱ تن در محیط های صنعتی مانند تراشکاری ها، ریخته گری ها یا خطوط مونتاژ می شود، وینچ برقی تکفاز دیگر پاسخگو نخواهد بود. در این ظرفیت ها، به دلیل فشار گرانشی زیاد، نیاز به سیستم های ترمز دوبل و گیربکس های غوطه ور در روغن وجود دارد که فقط در مدل های سه فاز یافت می شود. وینچ های سه فاز زنجیری در این رده ظرفیتی، دقت میلی متری در توقف بار دارند که برای جابجایی قطعات حساس صنعتی یا قالب های سنگین حیاتی است. همچنین بدنه فولادی و کلاس حفاظتی بالای این دستگاه ها، آن ها را در برابر جرقه های جوشکاری و ذرات فلزی معلق در هوای کارگاه مقاوم می کند، مزیتی که در بدنه های ظریف وینچ های تکفاز دیده نمی شود.

·        اهمیت سرعت لیفتینگ در انتخاب نوع گیربکس

سرعت لیفتینگ فاکتوری است که اغلب در هنگام خرید نادیده گرفته می شود، اما تاثیر مستقیمی بر ترافیک کاری پروژه دارد؛ وینچ های تکفاز معمولا سرعت ثابتی حدود ۸ تا ۱۰ متر بر دقیقه دارند. اگر نیاز به سرعت های بالاتر برای تخلیه سریع بار یا سرعت های بسیار پایین برای نشستن دقیق بار روی پایه دارید، باید به سراغ وینچ های سه فاز با گیربکس های دو سرعته بروید. گیربکس های به کار رفته در مدل های سه فاز از نوع چرخ دنده های هلیکال هستند که صدای بسیار کمتری تولید کرده و انتقال قدرت را با راندمان بالای ۹۵ درصد انجام می دهند. در مقابل، گیربکس های وینچ تکفاز معمولی به دلیل استفاده از دنده های ساده تر، در سرعت های بالا دچار لرزش و صدای ناهنجار می شوند که نشان دهنده استهلاک بالای قطعات درگیر است.

استاندارد های ایمنی و بازرسی فنی در نصب وینچ های برقی

نصب هر نوع وینچی، چه تکفاز و چه سه فاز، باید طبق استاندارد های بازرسی تجهیزات بالابر (مانند ASME B30.5) انجام شود تا از سقوط بار یا واژگونی سازه نگهدارنده جلوگیری گردد. برای وینچ برقی تکفاز، اطمینان از سلامت کابل برق و استفاده از محافظ جان (RCD) الزامی است، زیرا به دلیل بدنه فلزی، کوچکترین اتصال کوتاه در سیم پیچ موتور می تواند باعث برق گرفتگی اپراتور شود. همچنین قلاب دستگاه باید مجهز به ضامن ایمنی باشد و سیم بکسل نباید هیچ گونه آثار شکستگی یا قفس پرنده ای (Bird Caging) داشته باشد. در مدل های سه فاز، بررسی جهت گردش موتور (فازبندی صحیح) بسیار مهم است، زیرا در صورت اشتباه بودن فازها، با فشردن دکمه بالا، بار به پایین حرکت کرده و ممکن است به قطع کن های ایمنی آسیب جدی وارد شود.

عوامل موثر بر قیمت وینچ برقی تکفاز و برند های معتبر بازار

قیمت وینچ برقی تکفاز در بازار به شدت تحت تاثیر کیفیت متریال سیم پیچ (مس یا آلومینیوم) و ضخامت بدنه گیربکس قرار دارد. برندهایی مانند الکتروهیست (Electro Hoist) و استرانگ (Strong) به دلیل استفاده از سیم پیچ های ۱۰۰ درصد مسی و استانداردهای CE اروپا، قیمت بالاتری نسبت به مدل های متفرقه دارند اما طول عمر آن ها چندین برابر است. در هنگام خرید، توجه به گارانتی و در دسترس بودن قطعات یدکی مانند کلید فرمان، خازن و قرقره قلاب بسیار حیاتی است، زیرا این قطعات مصرفی هستند و در صورت خرابی، نبود آن ها دستگاه را کاملا بلااستفاده می کند. وینچ های سه فاز به دلیل تکنولوژی پیچیده تر و ابعاد بزرگتر، قیمت پایه ای به مراتب بالاتر دارند که به عنوان یک سرمایه گذاری بلندمدت برای واحدهای صنعتی با حجم کار بالا محسوب می شود.

نتیجه گیری

انتخاب بین وینچ برقی تکفاز و سه فاز تصمیمی است که باید بر اساس واقعیت های فنی پروژه اتخاذ شود، نه صرفا بر اساس بودجه اولیه. وینچ های تکفاز به عنوان ابزاری اقتصادی، سبک و کارآمد برای پروژه های ساختمانی و بارهای سبک، جایگاه خود را در بازار تثبیت کرده اند، اما نباید از آن ها انتظاری فراتر از توان نامی و چرخه کاری محدودشان داشت. از سوی دیگر، مدل های سه فاز با پایداری بی نظیر، سیستم های حفاظتی پیشرفته و قدرت بی پایان، ستون فقرات جابجایی در صنایع سنگین هستند. با در نظر گرفتن فاکتورهایی مانند ظرفیت واقعی در حالت تک لا و دولا، استاندارد های ایمنی و کیفیت برند سازنده، می توانید انتخابی داشته باشید که نه تنها بهره وری کار شما را افزایش دهد، بلکه ایمنی و سلامت تیم عملیاتی را در سخت ترین شرایط لیفتینگ تضمین نماید. البته که لام به ذکر است که توصیه ما به شما قبل از هر اقدامی، دریافت مشاوره از مجموعه معتبر و قدرتمندی چون جنرال بکسل می‌باشد. امیدواریم که این مطلب برای شما مفید واقع شده باشد.

پرسش های پر تکرار

چرا وینچ برقی تکفاز بعد از مدتی کار کردن، بار را بالا نمی برد و فقط صدا می دهد؟

این مشکل معمولا به دو دلیل رخ می دهد: اول، خرابی یا ضعیف شدن خازن راه انداز که باعث می شود موتور گشتاور لازم برای چرخاندن درام تحت بار را نداشته باشد؛ دوم، داغ شدن بیش از حد سیم پیچ و عملکرد فیوز حرارتی. اگر خازن سالم باشد و موتور خنک شود اما باز هم بار بالا نرود، احتمال سایش دنده های گیربکس یا اتمام لنت ترمز وجود دارد که باعث می شود شفت موتور بچرخد اما نیرو به درام منتقل نشود. در این حالت باید دستگاه فورا از برق کشیده شده و توسط تکنسین بازرسی شود تا از آسیب بیشتر به استاتور جلوگیری گردد.

آیا می توان سیم بکسل وینچ تکفاز را با متراژ بیشتری تعویض کرد؟

خیر، افزایش طول سیم بکسل بیش از ظرفیت درام وینچ برقی تکفاز بسیار خطرناک است، زیرا درام مینی وینچ ها فضای محدودی دارد و با افزایش لایه های سیم بکسل، قطر موثر درام زیاد شده و فشار گشتاور به موتور به شدت افزایش می یابد. همچنین پیچیده شدن بیش از حد سیم بکسل باعث می شود که لایه های بالایی با بدنه وینچ یا قطع کن اتوماتیک برخورد کرده و باعث شکستن آن ها یا پاره شدن سیم بکسل شوند. اگر نیاز به ارتفاع بیشتری دارید، حتما باید دستگاهی با ظرفیت بالاتر و درام بزرگتر تهیه کنید که برای آن متراژ خاص طراحی شده باشد.

تفاوت کلید فرمان بی سیم با کلید فرمان سیم دار در ایمنی وینچ چیست؟

کلید فرمان بی سیم به اپراتور اجازه می دهد تا در فاصله ایمن از بار قرار گیرد و تسلط بهتری بر محیط داشته باشد، که این موضوع ایمنی جانی را به شدت افزایش می دهد. در وینچ برقی تکفاز، نصب ریموت کنترل باید با دقت انجام شود تا نویزهای محیطی باعث عملکرد ناخواسته دستگاه نشوند. کلید های سیم دار به دلیل اتصال مستقیم، قابلیت اطمینان بیشتری در محیط های با تداخل مغناطیسی دارند اما محدودیت حرکتی برای اپراتور ایجاد می کنند؛ بنابراین برای پروژه های ساختمانی ریموت کنترل و برای محیط های ثابت کارگاهی، کلید سیم دار توصیه می شود.

چگونه می توان طول عمر گیربکس وینچ های برقی را افزایش داد؟

اصلی ترین راه افزایش طول عمر گیربکس، جلوگیری از بارهای ضربه ای و شوک های ناگهانی است؛ یعنی نباید اجازه دهید سیم بکسل در هنگام شروع حرکت شل باشد و ناگهان بار را بلند کند. همچنین بررسی دوره ای روغن یا گریس داخل گیربکس و اطمینان از عدم نشتی آن بسیار مهم است. در وینچ برقی تکفاز که دنده ها اغلب با گریس مخصوص روانکاری شده اند، پس از هر ۵۰ ساعت کارکرد، بازرسی وضعیت گریس و در صورت نیاز تعویض آن، از خوردگی دنده ها جلوگیری کرده و صدای کارکرد دستگاه را به حداقل می رساند.
