زنجیر باربری گرید ۸۰ به عنوان یکی از کلیدی ترین و حساس ترین تجهیزات جابجایی بار در صنایع سنگین، نقش مستقیمی در حفظ ایمنی جانی و مالی عملیات جابجایی ایفا میکند. در تمامی محیط های صنعتی که با جابجایی قطعات غول پیکر، سازه های فلزی و تجهیزات سنگین مواجه هستند، انتخاب میان رده های مختلف تجهیزات فولادی یک چالش حیاتی محسوب میشود. عدم شناخت کافی از تفاوت های ساختاری و ظرفیت های متالورژیکی میان انواع تجهیزات باربر میتواند منجر به بروز حوادث ناگوار، شکستگی غیرمنتظره تحت بار و خسارات جبران ناپذیر شود. در این بلاگ جامع، به بررسی دقیق و مهندسی مقایسه ای میان دو گرید پرکاربرد در صنعت لیفتینگ یعنی آلیاژ های فولادی پایه پرداخته و ابعاد فنی، ایمنی و اقتصادی انتخاب آن ها را به طور کامل تحلیل خواهیم کرد.

ضرورت شناخت زنجیر باربری گرید ۸۰ در صنعت جابجایی بار

عملیات بلند کردن و حمل بار در صنایع مدرن نیازمند استانداردهای بسیار سختگیرانه ای است تا از سلامت تجهیزات و نیروهای انسانی اطمینان حاصل شود. در تمامی خطوط تولید، کارگاه های ساختمانی، بنادر و نیروگاه ها، قطعات باربر تحت فشار های کششی و نوسانات دینامیکی شدیدی قرار میگیرند. عدم انتخاب دقیق تجهیزات متناسب با وزن و شرایط محیطی باعث ایجاد خستگی فلز و گسیختگی ناگهانی میگردد.

اصول مهندسی ایمنی حکم میکند که کلیه قطعات مورد استفاده در زنجیره جابجایی دارای ضریب اطمینان مشخص و تاییدیه های بازرسی باشند. شناخت دقیق رفتار مکانیکی مواد تشکیل دهنده این تجهیزات به مهندسان امکان میدهد تا ضریب ریسک را به حداقل ممکن برسانند. بنابراین، آگاهی از نحوه درجه بندی و ساختار آلیاژها پایه و اساس یک سیستم جابجایی ایمن را تشکیل میدهد.

طراحی یک سیستم لیفتینگ کارآمد نیازمند بررسی همزمان چندین فاکتور کلیدی از جمله حداکثر بار کاری ایمن، شرایط محیطی نظیر دما و مواد شیمیایی خورنده، و همچنین میزان انعطاف پذیری مورد نیاز در کارگاه است. مهندسان ایمنی و بازرسان فنی همواره توصیه میکنند که پیش از اجرای هرگونه عملیات جابجایی، شناسنامه فنی تمامی قطعات مورد بررسی دقیق قرار گیرد تا از عدم وجود ناهماهنگی در ظرفیت های باربری اطمینان حاصل شود.

شرکت های بزرگ و فعال در تامین تجهیزات صنعتی همواره تاکید دارند که انتخاب آلیاژ مناسب باید بر اساس نوع بار، زاویه لیفتینگ و میزان مقاومت در برابر سایش صورت گیرد. بهره گیری از مشاوره های تخصصی و تامین از مراکز معتبری همچون مجموعه بزرگانی جنرال بکسل میتواند تضمین کننده اصالت کالا و رعایت استانداردهای بین المللی در خطوط عملیاتی باشد.

1.     ساختار فنی و ویژگی های متالورژیکی زنجیر باربری گرید ۸۰

طراحی و ساخت تجهیزات فولادی لیفتینگ بر پایه فرآیند های متالورژیکی بسیار دقیق استوار است. آلیاژهای فولادی مورد استفاده در این فرآیند باید دارای توازن مناسبی میان استحکام کششی، شکل پذیری و مقاومت در برابر ضربه باشند تا تحت دمونتاژ یا اعمال بارهای ناگهانی دچار شکست ترد نشوند. ترکیب عناصر آلیاژی گوناگون باعث ایجاد خواص مکانیکی منحصر به فردی در محصول نهایی میگردد.

عملیات حرارتی انجام شده بر روی فولاد آلیاژی شامل مراحل سخت کاری و بازپخت است. این مراحل باعث ایجاد یک ریزساختار یکنواخت در تمام طول قطعه شده و مقاومت کششی آن را به شکل قابل توجهی افزایش میدهد. بدون انجام این فرآیندها، فولاد قادر به تحمل تنش های شدید دینامیکی نخواهد بود و در برابر شوک های وارده دچار شکست ناگهانی خواهد شد.

کنترل فرآیند سرد کردن و گرم کردن مجدد در طی عملیات حرارتی، تعیین کننده میزان سختی سطح و انعطاف پذیری هسته مرکزی قطعه است. این توازن ساختاری باعث میشود که قطعه در عین داشتن سختی بالا برای مقابله با سایش، قابلیت جذب انرژی ضربه را نیز داشته باشد.

2.     خصوصیات و استاندارد های زنجیر باربری گرید ۸۰

زنجیر باربری گرید ۸۰ از فولاد آلیاژی عملیات حرارتی شده با عناصری نظیر مولیبدن، نیکل و کروم ساخته میشود. این ترکیب شیمیایی باعث ایجاد استحکام کششی نامی معادل هشتصد نیوتن بر میلی متر مربع میگردد. این گرید به عنوان استاندارد پایه برای تمامی عملیات حمل بار فوق سنگین در سراسر جهان شناخته میشود و دارای تاییدیه های بین المللی متعددی است.

طراحی این تجهیزات به گونه ای است که قبل از شکست کامل، تغییر شکل پلاستیک مشخصی از خود بروز میدهند. این ویژگی به عنوان یک شاخص ایمنی بصری عمل کرده و به بازرسان فنی اجازه میدهد تا پیش از وقوع حادثه، قطعه معیوب را از رده خارج کنند. این میزان استطاله قبل از گسیختگی معمولا حداقل بیست درصد طول اولیه تعیین میشود.

قابلیت کارکرد در محیط های خشن صنعتی و مقاومت مناسب در برابر نوسانات دمایی، این محصول را به انتخابی مطمئن برای طیف گسترده ای از صنایع تبدیل کرده است. مقاومت آلیاژ پایه در برابر تردی هیدروژنی و خوردگی تنشی نیز از دیگر مزایای فنی این گرید محسوب میشود.

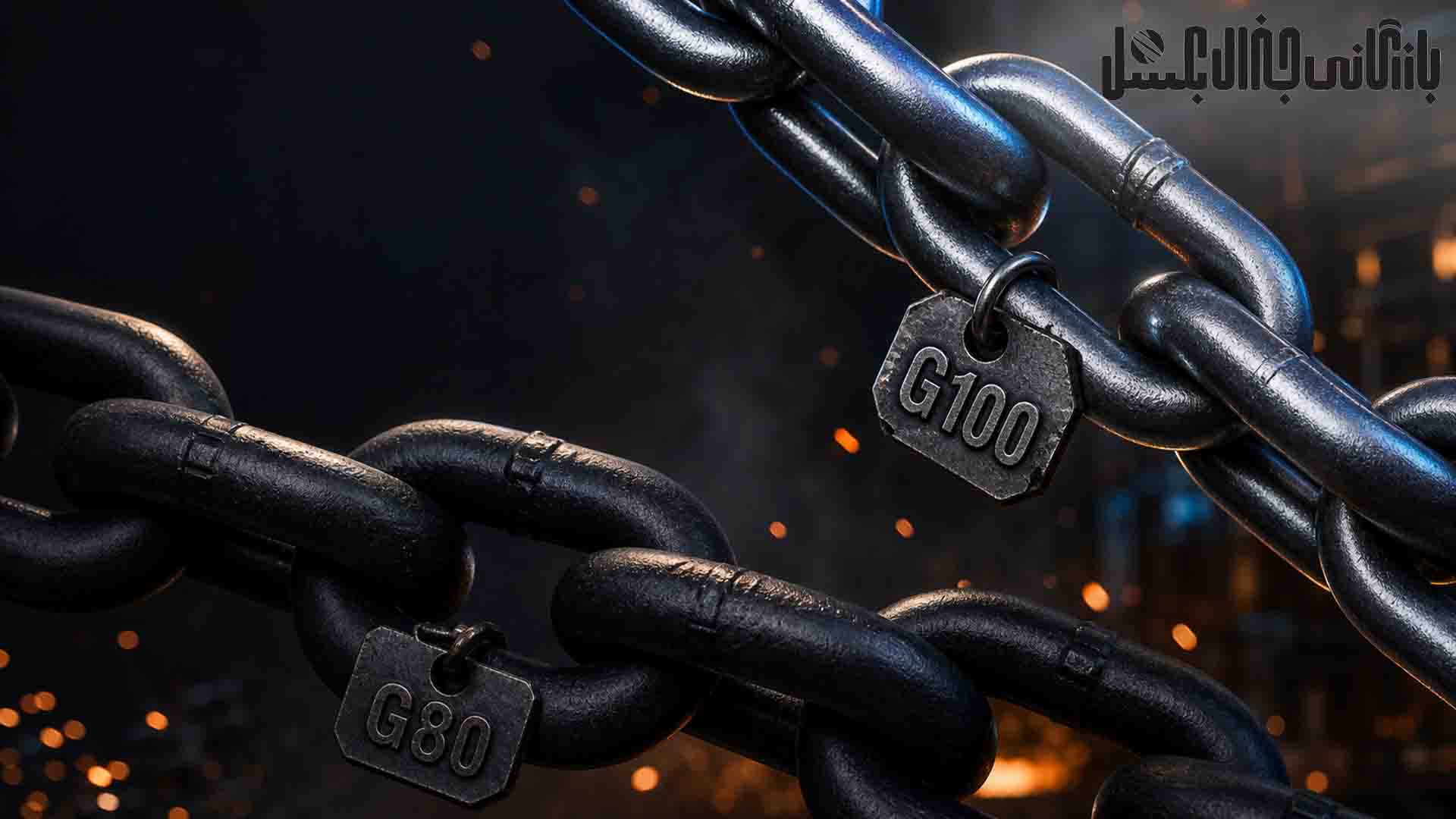

مشخصات فنی و ساختار متالورژیکی گرید ۱۰۰

در گرید ۱۰۰، با تغییر در درصد عناصر آلیاژی و بهینه سازی فرآیند عملیات حرارتی، استحکام کششی نامی به هزار نیوتن بر میلی متر مربع ارتقا یافته است. این افزایش بیست و پنج درصدی در مقاومت کششی، امکان کاهش سایز و وزن قطعه را برای تحمل بارهای مشابه فراهم میسازد و راندمان کاری را افزایش میدهد.

ریزساختار این آلیاژها دارای دانه ‌های ریزتری است که مقاومت بالاتری در برابر رشد ترک و خستگی ناشیاز بارهای متناوب ایجاد میکند. با این حال، حفظ این خواص مستلزم کنترل دقیق دما در زمان ساخت و اجتناب از هرگونه اعمال حرارت مستقیم یا جوشکاری غیرمجاز در زمان مصرف است.

به دلیل ساختار متالورژیکی حساس تر، این آلیاژ نیازمند مراقبت بیشتری در برابر اسیدها و محیط های بسیار خورنده است. هرگونه تماس با مواد شیمیایی قوی میتواند باعث ایجاد ترک های مویین ناشی از تردی هیدروژنی در سطح فلز شود.

استانداردهای بین المللی ساخت و گواهی نامه های کیفیت

تولید تجهیزات باربری تحت استانداردهای بین المللی بسیار دقیق نظیر استانداردهای اروپایی و آمریکایی انجام میپذیرد. این استانداردها ضوابط مربوط به ابعاد دانه ها، روش های تست کشش، میزان استطاله و ضریب اطمینان را به طور کامل مشخص میسازند.

تولیدکنندگان موظف هستند تمامی محصولات را تحت تست بار اثبات قرار داده و گواهی نامه های تست فنی را همراه با علامت گذاری های حک شده روی قطعات ارائه دهند. حک شدن کد گرید و نشانه سازنده روی هر حلقه، اصالت و قابلیت ردیابی محصول را تضمین میکند.

تست های غیرمخرب مانند تست ذرات مغناطیسی و تست بازرسی چشمی دقیق در مراحل مختلف تولید انجام میگیرد تا از عدم وجود هرگونه عیوب داخلی یا سطحی اطمینان حاصل شود. ارائه شناسنامه معتبر تست بار اثبات، سند اصالت و کیفیت هر محموله تولیدی است.

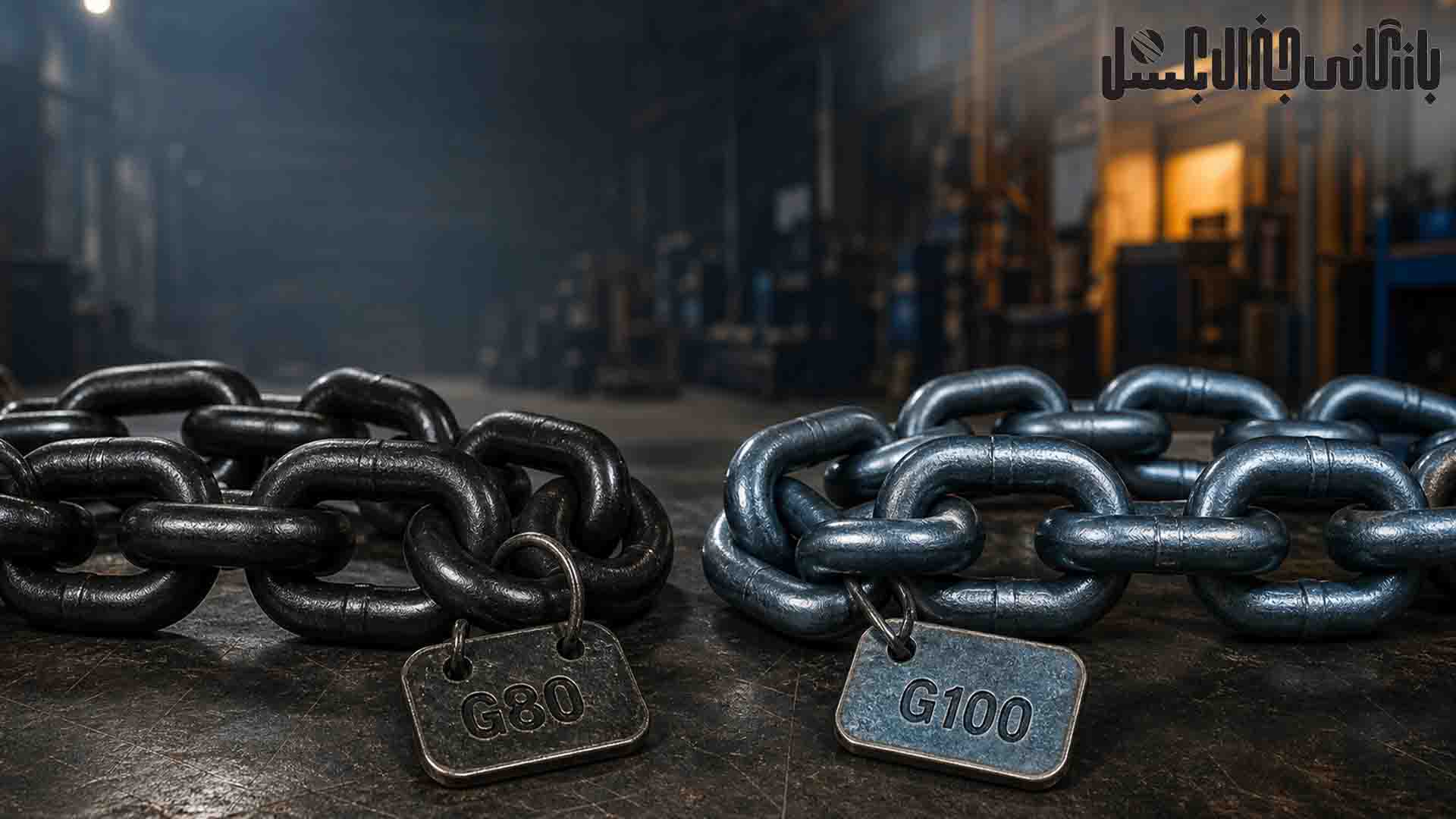

مقایسه فنی و عملیاتی زنجیر باربری گرید ۸۰ و گرید ۱۰۰

برای انتخاب صحیح میان این دو گرید، باید پارامترهای متعدد فنی از جمله ظرفیت بارگیری، وزن مرده، مقاومت در برابر سایش و مسائل اقتصادی به دقت مورد ارزیابی قرار گیرند. هر یک از این محصولات دارای مزایا و محدودیت های خاص خود در شرایط عملیاتی مختلف هستند.

تفاوت اصلی این دو رده در نسبت توان به وزن نهفته است. استفاده از گرید بالاتر امکان استفاده از ابعاد کوچک تر را بدون کاهش ظرفیت حمل بار فراهم میسازد که این امر سهولت جابجایی توسط اپراتور را به همراه دارد و راندمان کلی کارگاه را بهبود ببخشد.

بررسی هزینه های دوره عمر تجهیزات نیز نشان میدهد که اگرچه هزینه اولیه خرید گرید ۱۰۰ ممکن است بالاتر باشد، اما کاهش وزن و افزایش سرعت عملیات میتواند در پروژه های بزرگ باعث صرفه جویی در هزینه های نهایی گردد.

·        ظرفیت حمل بار و نسبت توان به وزن

ظرفیت بارگیری ایمن در گرید ۱۰۰ به میزان بیست و پنج درصد بیشتر از گرید ۸۰ با سایز مشابه است. این بدان معناست که برای رفع یک نیاز باربری مشخص، میتوان از سایز کوچک تر و در نتیجه وزن کمتر بهره برد.

کاهش وزن تجهیزات در عملیات های پیچیده که نیاز به نصب و جابجایی مکرر اسلینگ ها دارد، ارگونومی کار را بهبود بخشیده و خستگی اپراتورها را کاهش میدهد. این موضوع در پروژه های بزرگ ساختمانی و نصب تجهیزات یک مزیت رقابتی محسوب میشود.

در جدول های استاندارد لیفتینگ، مشخص است که یک قطعه ده میلی متری از گرید ۱۰۰ میتواند ظرفیت بارگیری معادل یک قطعه دوازده یا سیزده میلی متری از گرید ۸۰ را ارائه دهد که این تفاوت وزنی در مجموع طول اسلینگ بسیار چشمگیر است.

·        مقاومت در برابر سایش، ضربه و شرایط محیطی

سختی سطح در گرید ۱۰۰ معمولا بالاتر از گرید ۸۰ است که این امر مقاومت به سایش بیشتری را در برابر اصطکاک های مداوم ایجاد میکند. با این حال، هر دو گرید در برابر ضربه های ناگهانی عملکرد بسیار مناسبی از خود نشان میدهند.

در محیط های کاری با دمای بسیار بالا، رفتار متالورژیکی هر دو آلیاژ تغییر میکند و افت ظرفیت بارگیری رخ میدهد. بنابراین بررسی جدول افت ظرفیت در دماهای مختلف برای هر دو محصول پیش از آغاز عملیات ضروری است.

همچنین در بکارگیری این تجهیزات در محیط های ساحلی و مرطوب، استفاده از پوشش های حفاظتی مناسب مانند گالوانیزه گرم یا رنگ های متالیک ویژه جهت جلوگیری از زنگ زدگی و خوردگی سطحی الزامی است.

بررسی سایر تجهیزات و ادوات مکمل در شبکه لیفتینگ

یک سیستم باربری ایمن تنها به حلقه‌های اصلی متکی نیست، بلکه نیازمند بکارگیری مجموعه ای کامل از تجهیزات جانبی است. تمامی شاهین‌ها، مهارکش‌ها و قلاب‌ها باید با گرید و ظرفیت زنجیر اصلی کاملا همخوانی داشته باشند.

استفاده از ادوات لیفت با کیفیت و دارای گواهینامه معتبر، ضامن یکپارچگی کل سیستم است. عدم تطابق در گرید یا ظرفیت قطعات اتصال دهنده میتواند باعث تمرکز تنش در ضعیف ترین نقطه و بروز حادثه گردد.

علاوه بر این، در بسیاری از کاربری های خاص صنعتی، ترکیب فولاد با سایر قطعات رابط مانند اتصالات سیم بکسلی جهت مهارسازی و تثبیت بار انجام میپذیرد. در این گونه چیدمان های ترکیبی، محاسبات دقیق مهندسی برای توزیع یکنواخت نیرو میان اجزای مختلف الزامی است.

همچنین در اجرای پروژه های ساختمانی و نصب سازه، گاهی نیاز است تا از اسلینگ بار ترکیبی بهره گرفته شود. انتخاب درست نوع اسلینگ بر اساس نوع محموله، زاویه بسته شدن و حساسیتهای سطحی بار صورت میگیرد.

در کنار سیستم های زنجیری، بکارگیری ساختار های فلزی تابیده شده نظیر سیم بکسل نیز در انواع جرثقیل ها و وینچ ها مرسوم است. شناخت تفاوت های عملکردی میان ساختارهای انعطاف پذیر تابیده شده و حلقه های فولادی صلب به مهندسان کمک میکند تا مناسب ترین ابزار را برای هر کاربری انتخاب کنند.

در ادبیات فنی و مهندسی، تمامی این قطعات پیوسته تحت عنوان یک زنجیر یا شبکه متصل به هم ارزیابی میشوند که عدم کارکرد درست هر بخش، کل فرآیند جابجایی را مختل میسازد.

مشخصات فنی زنجیرهای باربری

جدول زیر نشان دهنده مقایسه پارامترهای کلیدی فنی و عملیاتی میان دو گرید ۸۰ و ۱۰۰ است. این اطلاعات بر اساس استانداردهای مرجع بین المللی تدوین شده اند.

کاربرد های تخصصی در صنایع سنگین و معدنی

انتخاب گرید مناسب کاملا وابسته به نوع صنعت و شرایط محیطی عملیات است. در صنایع معدنی که شرایط کاری بسیار خشن بوده و تماس مداوم با لبه های تیز سنگ ها وجود دارد، مقاومت به سایش و ضربه پذیری اهمیت مضاعفی پیدا میکند.

در کارخانجات تولید فولاد و ذوب فلزات که دماهای بالا وجود دارد، انتخاب آلیاژ باید با در نظر گرفتن افت استحکام در اثر حرارت انجام شود. گرید ۸۰ به دلیل پایداری مناسب در شرایط دمایی خاص همچنان در بسیاری از این واحدها ترجیح داده میشود.

کاربرد های اصلی زنجیر باربری گرید ۸۰ عبارتند از:

• ساخت اسلینگ های چند شاخه برای جابجایی قالب های صنعتی و قطعات پیش ساخته
• مهارسازی بارهای فوق سنگین بر روی تریلرها و واگن های باربری در حمل و نقل جاده ای و ریلی
• بکارگیری در جرثقیل های سقفی و کارگاهی جهت جابجایی های روزمره و مداوم

کاربردهای اصلی گرید ۱۰۰ عبارتند از:

• عملیات لیفتینگ تخصصی در صنایع آفشور و سکوهای نفتی که کاهش وزن تجهیزات اهمیت حیاتی دارد
• بکارگیری در جرثقیل های سیار و تاورکرین ها جهت افزایش ظرفیت مفید بارگیری بدون افزایش بار مرده
• نصب سازه های عظیم فلزی و توربین های بادی در ارتفاعات بالا

دستورالعمل بازرسی، تست ایمنی و ضوابط رد کردن

تمامی تجهیزات باربری باید به صورت دوره ای و بر اساس یک برنامه منظم تحت بازرسی چشمی و تست های غیرمخرب قرار گیرند. بازرسی ها باید توسط متخصصان ذیصلاح انجام شده و تمامی سوابق در شناسنامه فنی قطعه ثبت گردد.

بررسی چشمی شامل کنترل زاویه ها، عدم وجود ترک، میزان خوردگی و بررسی ساییدگی در نقاط تماس حلقه ها با یکدیگر است. هرگونه تغییر شکل ظاهری نشان دهنده اعمال بار بیش از حد مجاز و کاهش ایمنی قطعه میباشد.

کنترل ابعادی دقیق با استفاده از کولیس کالیبره شده برای اندازه گیری قطر دانه ها و گام حلقه ها باید در بازه های زمانی مشخص انجام شود. کوچک ترین تغییر در هندسه حلقه ها میتواند نشان دهنده تسلیم فلز تحت تنش باشد.

ضوابط اصلی برای از رده خارج کردن تجهیزات عبارتند از:

• افزایش طول ناخواسته بیش از پنج درصد در طول یک گام یا کل مجموعه به دلیل استطاله پلاستیک
• کاهش قطر نامی حلقه ها به میزان بیش از ده درصد در اثر سایش یا خوردگی در هر نقطه از قطعه
• وجود هرگونه ترک، شیار، بریدگی یا آسیب ناشی از قوس الکتریکی و حرارت مستقیم روی سطح فلز
• تغییر شکل، خمیدگی یا پیچیدگی در حلقه ها که نشان دهنده اعمال تنش های پیچشی غیرمجاز است
•

پرسش های متداول

آیا میتوان زنجیر باربری گرید ۸۰ را برای افزایش استحکام جوشکاری کرد؟

خیر، هرگونه جوشکاری دستی یا غیراصولی بر روی این تجهیزات به دلیل تغییر در ریزساختار متالورژیکی و ایجاد فازهای ترد، باعث کاهش شدید استحکام و بطلان گواهینامه ایمنی میگردد.

ضریب اطمینان استاندارد برای زنجیر باربری گرید ۸۰ چه میزان است؟

ضریب اطمینان استاندارد در سیستم های لیفتینگ معمولا چهار به یک است، به این معنی که حد گسیختگی حداقل چهار برابر حداکثر بار کاری ایمن تعیین شده است.

چگونه میتوان گرید واقعی یک زنجیر را در کارگاه تشخیص داد؟

گرید واقعی از طریق علائم کالیبره شده و کدهای حک شده توسط کارخانه سازنده مانند عدد 80 یا G80 روی فواصل مشخصی از حلقه ها قابل شناسایی و ردیابی است.

آیا استفاده از گرید ۱۰۰ همیشه بر گرید ۸۰ ارجحیت دارد؟

خیر، با وجود مزایای گرید ۱۰۰ در کاهش وزن، گرید ۸۰ به دلیل هزینه اقتصادی پایین تر و فراوانی بیشتر در بازار، برای بسیاری از کاربردهای عمومی کاملا مناسب و مقرون به صرفه است.

دمای کاری مجاز برای بکارگیری این تجهیزات چقدر است؟

استفاده از این تجهیزات تا دمای ۲۰۰ درجه سانتی گراد بدون افت ظرفیت مجاز است، اما در دماهای بالاتر تا ۴۰۰ درجه سانتی گراد، ظرفیت بارگیری ایمن دچار کاهش پله ای میگردد.

نتیجه گیری و جمع بندی مهندسی

انتخاب صحیح میان زنجیر باربری گرید ۸۰ و گرید ۱۰۰ یک تصمیم مهندسی متکی بر تحلیل دقیق نیازمندی های عملیاتی، ایمنی و اقتصادی است. گرید ۸۰ به عنوان یک گزینه استاندارد، قابل اعتماد و با سابقه درخشان در صنایع مختلف، نیاز های طیف وسیعی از کاربردهای جابجایی بار را به طور کامل پوشش میدهد. در مقابل، گرید ۱۰۰ با ارائه نسبت توان به وزن بالاتر، گزینه‌ای ایده‌آل برای پروژه های تخصصی است که در آن ها کاهش وزن مرده تجهیزات و سهولت جابجایی توسط اپراتور اولویت اصلی محسوب میشود. رعایت دقیق ضوابط بازرسی دوره ای، بکارگیری تجهیزات جانبی همگام و تامین کالا از مرجع های معتبر، تضمین کننده ارتقای سطح ایمنی و تداوم عملیات صنعتی بدون وقفه خواهد بود.
